兄弟工業
BROTHER
瀏覽量:
產品名稱

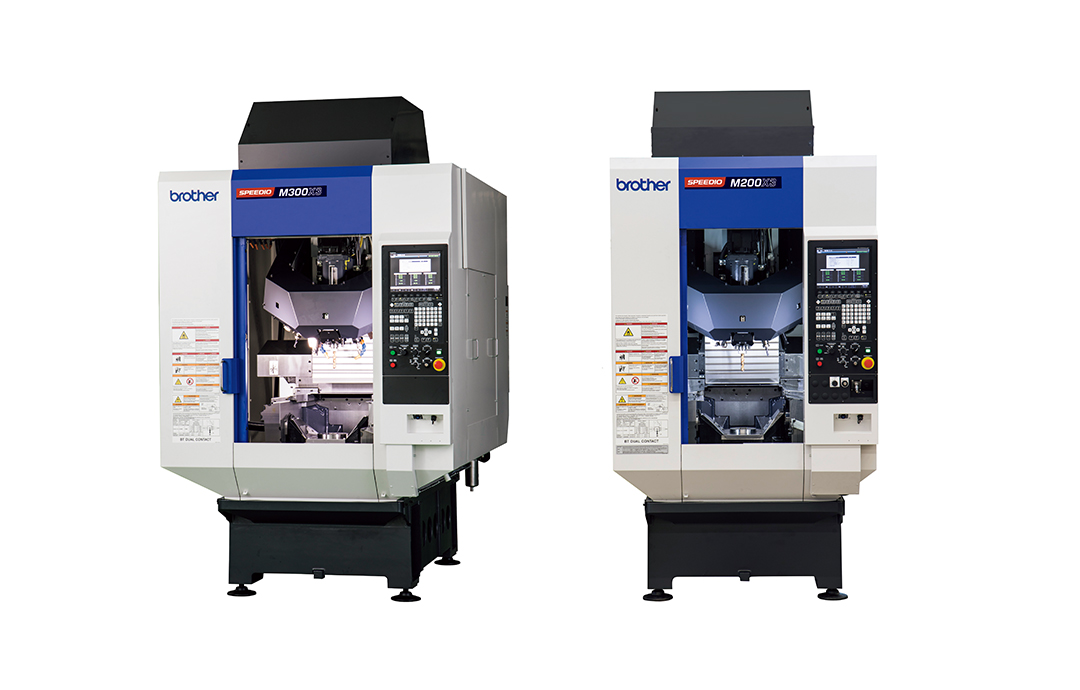

SPEEDIO M200X3/M300X3型銑車復合加工中心
產品描述
車削主軸（C軸）采用了高速、高輸出的內置DD馬達，實現高效的車削和高速的分度。分別帶有Ø140/Ø170mm園工作臺，其最大扭矩分別為為55/102N•m，最大輸出功率分別為8.7/9.9kW，融合車床和加工中心的加工工藝，批量零件生產時效可得到大幅提高。
機床帶有傾斜軸（A軸），可在5~ -95° 范圍內采用滾柱驅動機構實現分度，可對斜面進行加工。
主軸電機響應特性好，啟動、停止時間為0.2秒，最大扭矩可達40N•m，最大輸出功率達18.9kW。
新開發的轉盤式刀庫裝在立柱上，換刀時間（C-C）為1.4秒。
采用了新開發的C00型數控裝置，操作方便。機床附件豐富，可靠性高。消耗電力低，環保性能優越。
|
型號 |
|
SPEEDIO M200 X3 |
SPEEDIO M300 X3 | |
|
數控裝置型號 |
|
CNC-C00 |
CNC-C00 | |
|
行程 |
X軸 |
mm |
200 |
300 |
|
Y軸 |
mm |
440 |
440 | |
|
Z軸 |
mm |
305 |
305 | |
|
A軸 |
度 |
120°~ -30° |
120°~ -30° | |
|
C軸 |
度 |
360° |
360° | |
|
工作臺 |
作業區域尺寸 |
mm |
Ø140 |
Ø170 |
|
最大負載（均勻負載）重量 |
kg |
工作臺側40kg/尾座側11kg |
工作臺側75kg/尾座側11kg | |
|
主軸 |
主軸轉速 |
轉/分 |
10,000，16,000 |
10,000，16,000 |
|
錐孔 |
|
No.30 |
No.30 | |
|
車削主軸 |
最高轉速 |
轉/分 |
2,000 |
1,500 |
|
進給速度 |
X×Y×Z軸快速移動速度 |
m/分 |
50×50×50 |
50×50×50 |
|
切削進給速度 |
m/分 |
X、Y: 10，Z: 20 |
X、Y: 10，Z: 20 | |
|
自動刀具交換裝置 |
刀庫容量 |
把 |
22 |
22 |
|
電機 |
主軸電機（30分/連續） |
kW |
10.1/7.0，7.4/5.1 |
10.1/7.0，7.4/5.1 |
|
外形尺寸重量 |
機床尺寸 |
mm |
1,280×3,862×2,603 |
1,520×3,862×2,653 |
|
機床重量 |
kg |
2,750 |
2,880 | |
